Правила создания иконок командных панелей

Руководство по созданию иконок командных панелей. Данное руководство рассчитано на использование с продуктами adobe Photoshop и axialis IconWorkshop.

Палитра

S21414 961717 с21600 eb3a23 f fla ff9e70 iafSa fedab9 273c4a 294d66 24fo8f 44S6b4 6Sa=dc S7dlff We2ff cffoff 7S4c2a Sd5a32 al 714b b5SS64 c29d7e d5b397 ebc 5 ffeScf 2 S4fl5 306a 12 439S19 56c420 S3a247 afftSe c6f 4 ddffba 3 17S 5775Sa 6

Палитра предполагает использование серого от #4D4D4D до #FFFFFF, а также цветов смешения между указанными цветами.

Проекция

Для лучшей разборчивости элементы маленьких иконок отображаются во фронтальной проекции, без перспективы.

Размер

Иконки командной панели имеют размер 16?16. Но изображение не должно непременно занимать всё доступное пространство. Главное, чтобы иконки имели примерно одинаковый визуальный вес и чтобы их центр тяжести располагался на одной горизонтальной линии.

Элементы стиля

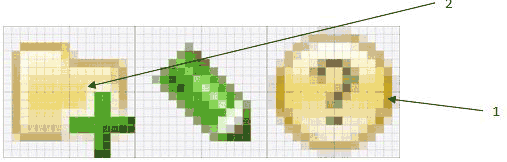

1

1. Обводка. Элементы имеют обводку толщиной 1 пиксель, с закругленными углами. Технически обводка реализуется растушевкой с альфа - каналом. Прозрачность от 10 до 50%. На углах прозрачный пиксель от 5 до 15% прозрачности.

2. Контур. Для придания объектам читаемости, от модификатора идет внешний дополнительный контур на объект, шириной 1 пиксель. Подсветка может располагаться снизу, справа - внизу или по всему периметру: на усмотрение художника. Интенсивность подсветки подбирается индивидуально.

3. Тени. Собственные и падающие тени отсутствуют.

4. Модификаторы. Имеют основной зеленый и синий цвет. Исключение составляют модификаторы «опасности».

Направление света

Источник света считается расположенным вверху. Поэтому обводка закрашивается вертикальным градиентом (обычно от 2-го до 5-го цвета из палитры). На лицевой стороне объектов допускается как вертикальный градиент, так и градиент, направленный из верхнего левого угла в нижний правый (на усмотрение художника).
