Солнечная крыша ОСББ: считаем экономику и резерв без самообмана

У правления ОСББ есть три конверта с одинаковым условным бюджетом 1,35 млн грн: максимум панелей; меньшая СЭС с ёмким аккумулятором; панели, небольшой накопитель и управление нагрузками. Это разные решения, хотя в каждом предложении могут обещать экономию и энергоустойчивость.

Полуденный киловатт-час не покрывает ночное освещение без накопителя, а батарея, оставленная для аварии, мало работает на ежедневную экономию. Поэтому все числа ниже учебные и условные, а выводы проверяются почасово.

Сначала три цели, а уже потом оборудование

• Дневная экономия: сопоставить солнечную генерацию с потреблением общих зон в те же часы.
• Резерв: отделить критические линии, проверить пусковую мощность и полезный запас энергии. Обычная сетевая СЭС при исчезновении сети отключается защитой.
• Комбинированный режим: часть ёмкости использовать ежедневно, а часть сохранять для аварии.

Условный дом и границы задачи

Имеем условный девятиэтажный дом на 144 квартиры: 520 м² плоской крыши, из которых после отступов, проходов, выходов и вентканалов доступно 320 м²; разрешённая мощность общих зон — 30 кВт; потребление показанных суток — 227,2 кВт·ч, а общая условная годовая база для сравнения трёх конвертов — 100 МВт·ч. Критические 4,5 кВт состоят из насосов 2,5 кВт, аварийного освещения 1,2 кВт, связи, домофона и систем безопасности 0,8 кВт. Лифты, ворота и часть вентиляции образуют некритические пики. На реальном объекте эти данные заменяют обмерами, паспортом точки распределения и почасовыми или 15-минутными измерениями за разные сезоны.

Модель не проверяет несущую способность, кровлю, противопожарные разрывы, защиты или право параллельной работы с сетью: это делают профильные специалисты после обследования.

Почасовой баланс: где исчезает «годовая экономия»

Каждый час генерация сначала покрывает одновременное потребление, избыток заряжает батарею, дефицит покрывается разрядом, а остаток идёт в сеть или берётся из неё. Потери применяются при зарядке и разрядке.

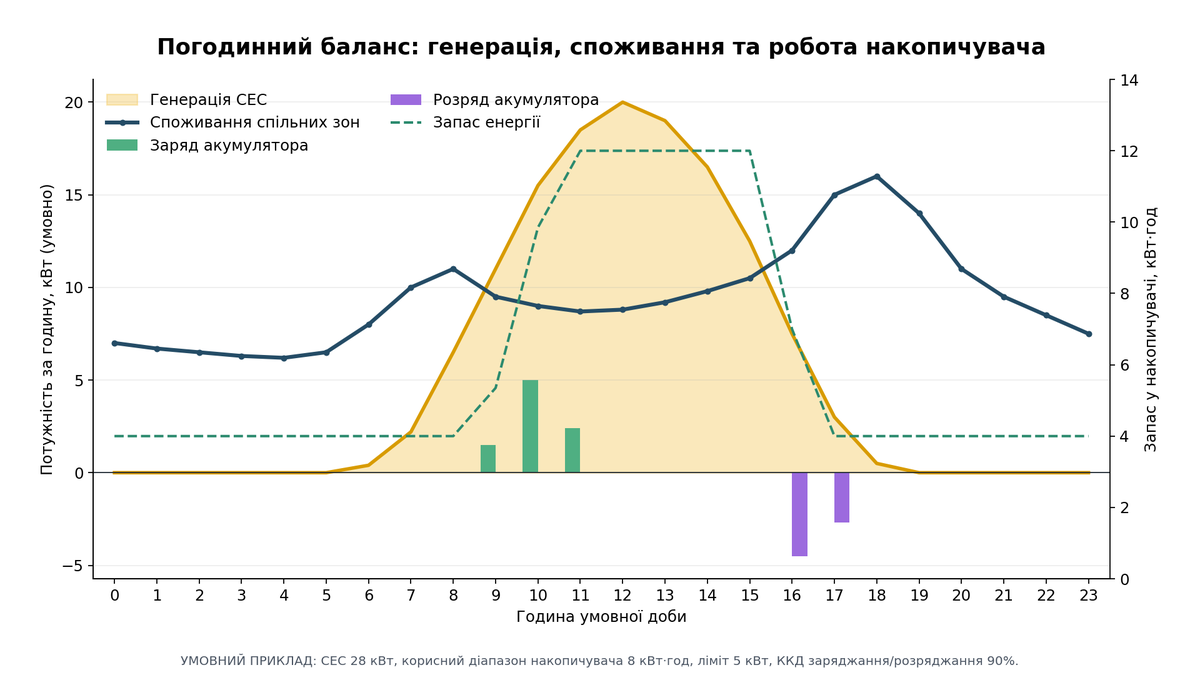

Условный светлый день: СЭС 28 кВт; батарея 12 кВт·ч с резервом 4 кВт·ч; лимит 5 кВт; КПД 90% в каждом направлении. Начальный запас равен резервному минимуму, значения округлены до 0,1 кВт·ч.

Такую таблицу удобно строить так, чтобы у каждой формулы было проверочное равенство, а сценарные параметры менялись в отдельных ячейках. Для этой практики уместен курс Excel для формул, расчётов и проверки данных: страница курса описывает работу с формулами, ссылками, структурированием таблиц и диаграммами, а не проектирование энергосистем.

Контрольное равенство для суток такое: генерация 133,1 = прямое потребление 85,6 + энергия на заряд 8,9 + избыток 38,6. Из-за потерь заряд 8,9 кВт·ч увеличил запас лишь на 8,0, а последующее уменьшение запаса на 8,0 дало нагрузкам 7,2 кВт·ч. Суточное сальдо само по себе этого не показало бы.

Сезонные профили нельзя заменить одним «средним днём»

Для учебной проверки возьмём трое суток, каждые со своими 24 почасовыми строками. Ниже приведён лишь итог уже выполненного почасового расчёта, а не результат вычитания двух суточных сумм.

Зимой батарея может не зарядиться от солнца до аварии. Летом, наоборот, она быстро заполнится, а большой полуденный избыток останется неиспользованным, если отпуск в сеть не оформлен или ограничен. Годовую экономию поэтому считают как сумму почасово предотвращённых закупок за весь набор данных, а не как «годовая генерация минус годовое потребление».

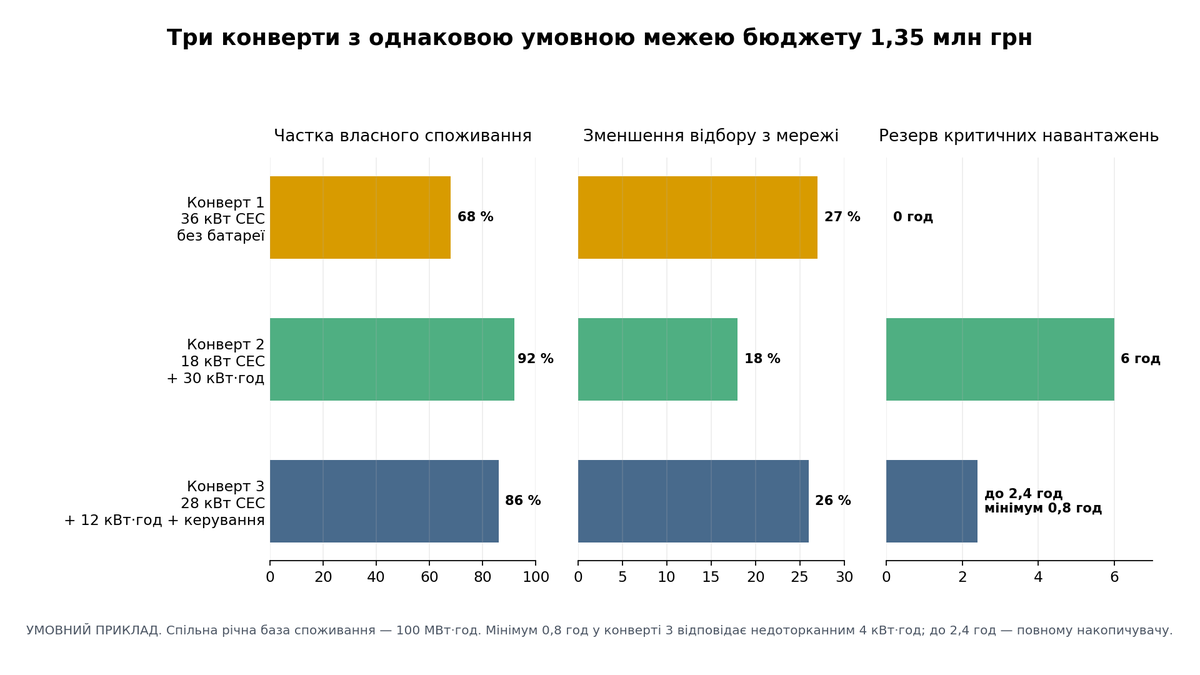

Конверт 1. Максимум панелей без накопителя

Условная комплектация: 36 кВт панелей, сетевой инвертор с настроенным ограничением мощности, проектные и монтажные работы в пределах 1,35 млн грн. Ориентировочная учебная генерация по почасовой модели — 39,0 МВт·ч в год, из них 68% совпадают с потреблением дома.

Результат: 26,5 МВт·ч условно замещают закупку из сети, или около 27% общей годовой базы. При тестовой стоимости предотвращённой закупки киловатт-часа 7 грн это 185,5 тыс. грн в год до расходов на обслуживание, страхование, простои и замену оборудования. Простая арифметическая окупаемость составляет около 7,3 года, но это не прогноз и не гарантия.

Слабое место: ноль часов резерва во время отсутствия сети. Кроме того, доля собственного потребления падает, если днём нагрузка мала. Добавлять панели после точки регулярного избытка выгодно лишь при наличии подтверждённого способа использовать или законно отпустить эту энергию.

Конверт 2. Меньшая СЭС и резервный аккумулятор

Условная комплектация: 18 кВт панелей, гибридный инвертор, 30 кВт·ч полезной ёмкости, отдельный щит критических нагрузок и автоматика. При нагрузке 4,5 кВт номинальная арифметика даёт 6,7 часа, но для решения принимаем 6 часов после учёта потерь и запаса.

Результат: по почасовой модели условная генерация равна 19,5 МВт·ч в год, а доля собственного потребления — 92%, то есть 17,9 МВт·ч, или около 18% общей годовой базы, замещают сеть. При той же тестовой цене это около 125,3 тыс. грн в год и формальная простая окупаемость около 10,8 года без стоимости будущей замены батареи.

Слабое место: самый дорогой ресурс большую часть времени зарезервирован для события, которого может не быть. Это нормально, если приоритет — вода, освещение и связь во время отключения. Но некорректно называть всю стоимость накопителя инвестицией только в экономию. Также нельзя делить 30 кВт·ч на среднюю нагрузку, не проверив пуск насосов, максимальную мощность инвертора и реальный перечень подключённых линий.

Конверт 3. Большая система с управлением нагрузкой

Условная комплектация: 28 кВт панелей, 12 кВт·ч накопителя, из которых 4 кВт·ч постоянно сохраняются для аварии, а также реле приоритетов и график работы переносимых нагрузок. В пределах того же бюджета автоматика стоит денег, поэтому батарея меньше, чем во втором конверте.

Результат: условная годовая генерация — 30,3 МВт·ч, доля собственного потребления после управления — 86%, или 26,1 МВт·ч предотвращённой закупки — около 26% общей годовой базы. При тестовых 7 грн/кВт·ч это около 182,7 тыс. грн в год и формальные 7,4 года простой окупаемости. Неприкосновенные 4 кВт·ч дают критическим 4,5 кВт примерно 0,8 часа гарантированного минимума после потерь; полностью заряженный накопитель — до 2,4 часа.

Слабое место: система зависит от дисциплины настроек. Если автоматика позволит бойлеру, вентиляции или другому некритическому оборудованию разрядить батарею, расчётный резерв исчезнет. Если же постоянно держать всю ёмкость неприкосновенной, ожидаемая доля собственного потребления не будет достигнута.

Что на самом деле сравнивает правление

Победителя «вообще» нет. При стабильной сети и большой дневной нагрузке первый конверт может быть самым простым. Если дом критически зависит от подкачивающих насосов, второй даёт то, чего у первого нет ни при какой хорошей погоде. Третий уместен, когда ОСББ готово не только приобрести оборудование, но и управлять потреблением.

Чувствительность: пять ползунков, которые меняют вывод

Базовый сценарий не стоит защищать одной цифрой. Правлению нужны как минимум нижняя, базовая и верхняя границы. Здесь все значения также условные; будущие тарифы не прогнозируются.

Для первого конверта самый опасный ползунок — доля собственного потребления: дорогие дополнительные панели могут создать дешёвый, но ненужный избыток. Для второго — полезная ёмкость, фактическая доступность батареи перед аварией и срок её службы. Для третьего — профиль управляемых нагрузок: перенос насосного или другого допустимого цикла на солнечные часы иногда даёт больше пользы, чем ещё несколько киловатт-часов батареи.

Ориентир 0,5% годовой деградации встречается в материалах программы FEMP Министерства энергетики США, но в коммерческой модели нужно брать гарантии конкретного производителя и проверять их на нескольких значениях. Для солнечного ресурса целесообразно использовать почасовые ряды PVGIS Совместного исследовательского центра Европейской комиссии, а затем корректировать их с учётом теней, ориентации, температуры и потерь конкретной крыши.

Контроль качества сценарной модели

Перед показом совладельцам модель стоит передать человеку, который не составлял формулы, и попросить воспроизвести трое контрольных суток. Входные данные, допущения и результаты должны быть на разных листах или в визуально отделённых блоках. У каждого числа указывают единицу измерения и источник: показание счётчика, паспорт оборудования, почасовой ряд солнечного ресурса, коммерческое предложение или сценарное допущение. Ручное исправление итоговой ячейки недопустимо.

Полезны четыре автоматические проверки. Во-первых, в каждом часе должен выполняться баланс энергии. Во-вторых, запас батареи не выходит за минимум и максимум, а заряд и разряд — за мощность инвертора. В-третьих, система не заряжает и не разряжает накопитель одновременно без отдельно смоделированной причины. В-четвёртых, резервные часы рассчитываются по критическому профилю, а не по среднему потреблению всего дома. Отдельная таблица изменений показывает, кто, когда и зачем обновил тариф, стоимость оборудования или техническое допущение. Такой контроль не делает учебный файл проектом, но не позволяет красивой диаграмме скрыть арифметическую ошибку.

Чего нет в простом калькуляторе

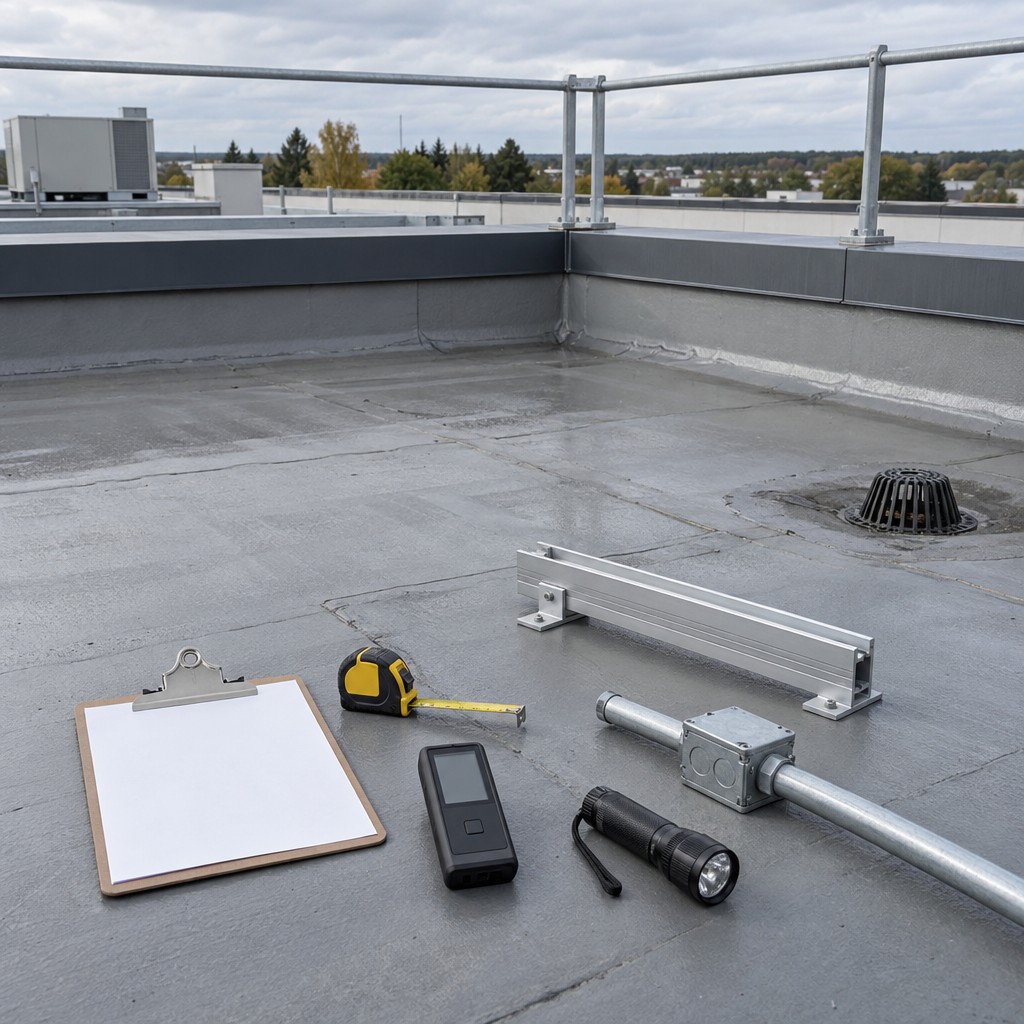

• Конструкция крыши. Нужны заключение о несущей способности, проверка ветровых и снеговых нагрузок, состояния кровли и способа крепления без прогнозируемых протечек.
• Пожарная безопасность. Проходы, отступы, доступ к оборудованию, маршруты кабелей, отключение постоянного тока и обозначения должны быть частью проекта, а не импровизацией монтажной бригады.
• Затенение. Лифтовые надстройки, вентканалы, парапеты, деревья и соседние дома меняют выработку почасово. Процент «потерь на тень» без карты теней слабо обосновывает решение.
• Электрическое проектирование. Проверяются кабели, селективность защиты, заземление, защита от перенапряжений, качество электроэнергии, пусковые токи и схема резервного питания.
• Присоединение и учёт. Для работы с возможностью отпуска в сеть ОСББ должно действовать в соответствии с Кодексом систем распределения, техническими требованиями ОСР и правилами коммерческого учёта. Если установленная мощность превышает разрешённую договором, НКРЭКУ отдельно указывает на необходимость получить услугу по увеличению разрешённой мощности.
• Обслуживание. В смете должны быть мониторинг, осмотры, очистка при необходимости, реагирование на аварии, доступ на крышу, страхование и резерв на замену компонентов.
• Решение совладельцев. До закупки нужно определить источник финансирования, границы полномочий правления, порядок использования общего имущества, критерии приёмки и ответственность за эксплуатацию.

Присоединение: не путать монтаж с правом параллельной работы

НКРЭКУ разъясняет отдельный порядок для ОСББ, которое устанавливает генерацию или хранение в сетях многоквартирного дома и планирует механизм самопроизводства. В рабочем плане как минимум должны быть проверка разрешённой мощности, выполнение технических требований Кодекса систем распределения, надлежащий коммерческий учёт, уведомление оператора системы распределения с заявлением и однолинейной схемой, обследование установки и актуализация паспорта точки распределения.

Возможность продажи избытков не следует подставлять в экономику до получения конкретного коммерческого предложения и подтверждения процедуры. Консервативный вариант учитывает лишь то, что дом гарантированно потребляет сам; отдельный сценарий добавляет отпуск в сеть со всеми расходами, ограничениями и условиями договора.

Пять ошибок, из-за которых предложения нельзя сравнить

1. Делить годовое потребление на годовую генерацию. Две одинаковые годовые суммы могут почти не совпадать во времени.
2. Называть номинальную ёмкость полезной. Нужно вычесть резерв, ограничения глубины разряда, потери и запас на старение.
3. Рассчитывать резерв только в кВт·ч. Инвертор может иметь достаточную энергию, но не выдержать одновременную или пусковую мощность насосов.
4. Сравнивать разный состав сметы. В одном предложении могут быть проект, защита и восстановление кровли, а в другом — только оборудование и базовый монтаж.
5. Закладывать один будущий тариф. Решение должно выдерживать диапазон сценарных цен, а не красивую линию с неизвестным будущим.

Дерево решения для правления ОСББ

1. Сформулировать цель. Если главный критерий — гривны экономии, начинать с дневного профиля. Если непрерывность воды и связи — с критических линий, мощности и часов резерва. Если нужны обе цели — сразу установить минимально приемлемый резерв, а остальную часть бюджета оптимизировать по экономии.
2. Измерить профиль. Получить почасовые или 15-минутные данные за разные сезоны; отдельно провести тест критических нагрузок и пусков.
3. Заказать техническое обследование. Проверить конструкцию и кровлю, тени, противопожарные проходы, электрощитовую, разрешённую мощность и точку присоединения. Если крыша или сеть не готовы, сначала смета устранения ограничений.
4. Построить сценарную модель. Для каждого часа рассчитать прямое потребление, заряд, разряд, избыток и дефицит; затем повторить модель для трёх конвертов и пяти переменных чувствительности. Чтобы правление могло самостоятельно проверять формулы, таблицы и графики, полезным инструментом будет обучение Excel для анализа и наглядного отчёта.
5. Собрать сопоставимые предложения. Выдать участникам одинаковое техническое задание: состав работ, допустимые модели замены, гарантии, автоматика, учёт, сервис, сроки и критерии приёмки.
6. Провести независимую проверку. Лицо, которое не продаёт оборудование, должно проверить исходные данные, однолинейную схему, защиты, расчёт крыши, почасовую модель и полноту сметы.

Решение можно считать зрелым, когда правление способно одним предложением объяснить, что покупает каждый конверт: киловатт-часы экономии, часы резерва или управляемый компромисс. Объяснение должно оставаться понятным без презентации продавца и рекламных допущений о будущем. Учебные расчёты показывают метод, но не являются инвестиционной гарантией или техническим проектом конкретного дома.
