Многие механизаторы сталкиваются с тем, что передачи включаются с усилием, слышны посторонние звуки, а со временем переключение становится вообще невозможным. Чтобы избежать дорогостоящего ремонта, важно понимать, как устроена КПП МТЗ 80 и как правильно с ней работать. В этом материале разберём конструкцию коробки, её схему переключения и укажем на ключевые узлы, требующие особого внимания.

Устройство КПП МТЗ-80 – главные узлы и их функции

В конструкции механической четырехступенчатой КПП тракторов МТЗ с двумя диапазонами (низким и высоким) предусмотрена две главные передачи: прямая и замедленная, а также ходоуменьшитель, расширяющий их число.

Основные узлы трансмиссии МТЗ:

• Первичный вал принимает крутящий момент от двигателя.
• Вторичный вал передаёт вращение на задний мост.
• Промежуточный вал участвует в направлении момента между первичным и вторичным валами.
• Шестерни коробки отвечают за выбор скорости движения.
• Механизм переключения включает нужную скорость.
• Синхронизаторы обеспечивают плавное переключение.

Самые уязвимые компоненты – это шестерни, подшипники и муфты синхронизации. Их износ приводит к вибрациям, шуму и сложностям при переключении.

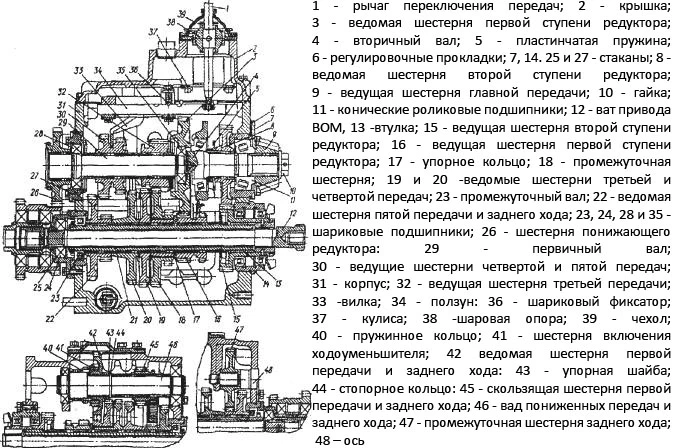

КПП МТЗ-80 в разрезе. На что обратить внимание

Разобрать коробку переключения передач без опыта – задача не из лёгких, но даже поверхностное понимание конструкции поможет выявлять проблемы на ранних стадиях.

При разборке узла важно учитывать:

1. Состояние зубьев шестерён. Изношенные, сколотые или стёртые зубья приводят к пробуксовке передач и шуму.
2. Износ подшипников. Люфт на валах говорит о необходимости замены.
3. Муфты синхронизации. Если переключение стало резким, то, скорее всего, они повреждены.
4. Сальники и прокладки. Любая течь масла является сигналом о необходимости замены уплотнений.

Если у вас есть базовый инструмент и понимание конструкции, заменить подшипники, сальники и некоторые шестерни можно своими силами. Однако, более сложные работы, например, регулировку зацепления шестерён, лучше доверить специалистам.

Важно! Перед разборкой обязательно слейте масло и подготовьте схему сборки, т.к. без неё есть риск собрать коробку неправильно.

Схема переключения передач и принцип их работы

КПП МТЗ-80 оснащена четырьмя основными передачами и двумя диапазонами (низкий и высокий), что даёт восемь скоростей вперёд и две назад. Также возможна установка ходоуменьшителя, увеличивающего число скоростей.

• Первичный вал получает вращение от двигателя через сцепление.
• В зависимости от выбранной передачи, крутящий момент направляется через шестерни на вторичный вал.
• Диапазоны (высокий и низкий) меняют передаточное число, обеспечивая нужную скорость движения.
• Задний ход активируется отдельной шестерней реверса.

Ошибка, сокращающая ресурс КПП: переключение передач без полной остановки (особенно с 3-й на 4-ю). Это ускоряет износ синхронизаторов и шестерён.

Для продления ресурса узла рекомендуем:

• Использовать качественное трансмиссионное масло и менять его вовремя.
• Избегать резких переключений и перегрузок.
• Регулярно проверять состояние кулисы, ведь при её износе передачи включаются с трудом.

Где купить запчасти для КПП МТЗ-80

Даже самая надёжная КПП требует обслуживания и замены изношенных деталей. Важно не только выбрать правильные запчасти, но и убедиться в их качестве – подделки и дешёвые аналоги часто выходят из строя быстрее оригиналов.

На что обращать внимание при покупке:

✔ Материал изготовления. Качественные шестерни должны быть из термообработанной стали, а подшипники – от проверенных производителей.

✔ Совместимость. Детали должны точно соответствовать модели КПП МТЗ-80. Проверяйте по каталожным номерам.

✔ Гарантия от продавца. Хороший магазин всегда предоставляет гарантийные условия.

Надёжные запчасти для коробки МТЗ-80 можно найти в интернет-магазине тракторных запчастей Д-Деталь - там есть большой выбор деталей с гарантией качества.
