Позиционирующие элементы в механизмах: как добиться точной и повторяемой установки деталей

Как сохранить точность при длительной эксплуатации

Почему одного упора бывает недостаточно

Где используются позиционирующие элементы

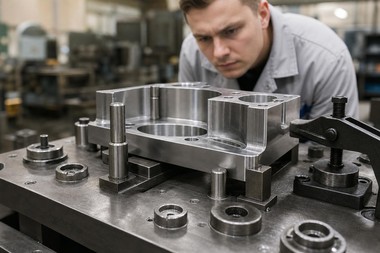

В станках, сборочных приспособлениях и промышленной оснастке важно не просто закрепить деталь, а каждый раз устанавливать ее в одинаковом положении. Даже небольшое смещение может повлиять на точность обработки, сборки или контроля размеров. Поэтому в таких конструкциях применяют специальные элементы, которые задают положение детали и уменьшают влияние человеческого фактора.

Где используются позиционирующие элементы

Посмотреть разные варианты можно на страницеhttps://elesaganter.com.ua/mehanichni-elementi/pozicionnje-elementj. Такие компоненты применяют в кондукторах, станочной оснастке, сборочных столах, регулируемых механизмах и других системах, где требуется быстро вернуть узел в заранее определенную точку.

Перед выбором полезно определить:

• требуемую точность позиционирования;
• массу детали;
• направление нагрузки;
• количество рабочих циклов;
• условия эксплуатации;
• способ фиксации.

Если положение нужно менять регулярно, конструкция должна одновременно обеспечивать точность и удобство перенастройки. Для постоянной установки, наоборот, приоритетом может быть максимальная жесткость.

Почему одного упора бывает недостаточно

Обычный механический ограничитель способен задать крайнее положение, но не всегда исключает боковое смещение или поворот детали. Поэтому для точной установки часто используют несколько точек базирования, каждая из которых ограничивает определенное направление движения.

Важно учитывать и состояние контактных поверхностей. Загрязнение, металлическая стружка или износ могут постепенно менять фактическое положение заготовки. В точных операциях даже небольшое отклонение способно повторяться от детали к детали и создавать систематическую ошибку.

Если позиционирующий элемент работает вместе с зажимом, они должны выполнять разные задачи. Первый задает положение, а второй удерживает деталь. Попытка компенсировать неточное базирование сильным прижимом может привести к деформации или нестабильному результату.

Как сохранить точность при длительной эксплуатации

На повторяемость влияет качество монтажа. Посадочные места должны быть подготовлены точно, а крепления — не допускать постепенного смещения элемента под нагрузкой. После установки полезно проверить положение не только без нагрузки, но и в реальном рабочем режиме.

Для интенсивно используемой оснастки важна износостойкость контактных участков. Если поверхность постепенно стирается, точка базирования меняется. Поэтому элементы, работающие в постоянном контакте с заготовками, стоит периодически осматривать и контролировать.

Не менее важен удобный доступ для очистки. Если стружка накапливается возле базовой поверхности, оператор может установить деталь с небольшим перекосом и не заметить этого визуально.

Позиционирующие элементы особенно ценны там, где важна повторяемость. Правильно организованное базирование сокращает время на ручную настройку, уменьшает вероятность ошибок и помогает получать одинаковый результат при каждой установке детали.
